Conception d’un filtre EMI
L’intérêt d’un filtre EMI secteur dans un shack radioamateur
Un élément souvent négligé, mais pourtant essentiel
Dans un shack radioamateur, la qualité de l’alimentation secteur est primordiale. Entre les alimentations à découpage, les chargeurs USB, les appareils domestiques bruyants et les parasites venant du réseau électrique lui-même, les interférences électromagnétiques (EMI) peuvent sérieusement compromettre le confort d’écoute, les performances de réception et même l’émission.
C’est là que le filtre EMI secteur entre en jeu. Bien qu’il soit parfois sous-estimé, cet élément peut faire une grande différence dans un environnement radioamateur.
Qu’est-ce qu’un filtre EMI secteur ?
Un filtre EMI (aussi appelé filtre antiparasite secteur) est un composant passif ou actif inséré entre le réseau électrique 230V et vos appareils. Il a pour but de :
– Empêcher les parasites provenant du réseau électrique d’entrer dans vos équipements radio.
– Bloquer les interférences générées par vos propres appareils pour qu’elles ne remontent pas vers le réseau et ne rayonnent pas dans votre shack ou chez les voisins.
Il agit comme une barrière bidirectionnelle, éliminant ou atténuant les signaux parasites haute fréquence présents sur les lignes d’alimentation.
Pourquoi est-ce important dans un shack radioamateur ?
1. Réduction du bruit en réception
L’un des problèmes majeurs rencontrés par les radioamateurs aujourd’hui est la pollution électromagnétique ambiante. Les parasites secteur se manifestent souvent par :
un bruit de fond élevé sur certaines bandes,
des buzz audibles (50/100 Hz ou plus haut),
des signaux indésirables venant de variateurs, d’alimentations à découpage ou d’appareils mal filtrés.
Un filtre EMI bien dimensionné permet de nettoyer le courant secteur avant qu’il alimente les alimentations du transceiver, les rotors, ou tout autre équipement sensible.
2. Prévention des auto-interférences
Il arrive que le bruit ne vienne pas de l’extérieur, mais de vos propres équipements ! Certains blocs d’alimentation ou ordinateurs génèrent des interférences qui, sans filtre EMI, peuvent se propager via le câblage secteur et rayonner dans l’environnement radio du shack. Résultat : vos antennes captent votre propre bruit.
Un bon filtre EMI limite cette propagation en bloquant le retour des signaux parasites vers le secteur, évitant ainsi qu’ils ne se répandent comme une traînée de poudre dans toute votre station.
3. Amélioration de la stabilité globale
Une alimentation propre, filtrée, et dénuée de parasites contribue à la stabilité électrique de vos équipements :
Moins de perturbations sur les horloges numériques,
Moins d’erreurs de synchronisation sur les interfaces numériques,
Meilleures performances des systèmes sensibles (relais, SDR, amplificateurs…).
Que filtrer exactement ?
Dans un shack radioamateur, voici les points d’entrée à considérer :
L’alimentation principale du shack (multiprise, tableau secondaire, etc.)
Les alimentation à découpage (PC, chargeurs, écrans, interfaces numériques)
Les rotors d’antenne (très sensibles aux surtensions et aux parasites)
Les amplificateurs HF (très puissants, ils peuvent renvoyer des perturbations dans le réseau)
Il est souvent conseillé d’utiliser un filtre EMI centralisé (placé juste après l’arrivée secteur du shack), mais aussi de filtrer individuellement certains appareils critiques.
Types de filtres EMI
Il existe plusieurs formes de filtres EMI secteur :
Filtres passifs à base de selfs, condensateurs X/Y : efficaces, économiques, adaptés à un usage général.
Filtres blindés avec connecteurs IEC : souvent intégrés dans les équipements professionnels ou achetables séparément.
Filtres secteur sur rail DIN : pour une intégration dans un tableau électrique.
Multiprises filtrées EMI/RFI : faciles à installer dans un shack, parfois aussi avec parasurtenseur intégré.
Il est essentiel de choisir un filtre adapté à la puissance consommée et au type de perturbations à éliminer (fréquences concernées, niveau de bruit, etc.).
En résumé
Le filtre EMI secteur est souvent le maillon faible ignoré du shack radioamateur moderne. Pourtant, il contribue directement à la qualité de réception, à la stabilité du matériel et à la propreté électromagnétique de votre environnement.
Dans un contexte où les pollutions RF sont de plus en plus présentes, installer un ou plusieurs filtres EMI sur le secteur est une démarche simple, peu coûteuse, mais extrêmement efficace.
Cela permet de tirer le meilleur de votre station, d’exploiter au maximum vos capacités de réception, et de garantir un environnement radio clair, stable et performant.
Conception
Pensé pour protéger et optimiser votre station, ce filtre EMI a été conçu avec rigueur pour éliminer efficacement les parasites secteur et garantir un environnement radio pur et silencieux.
Liste des composants

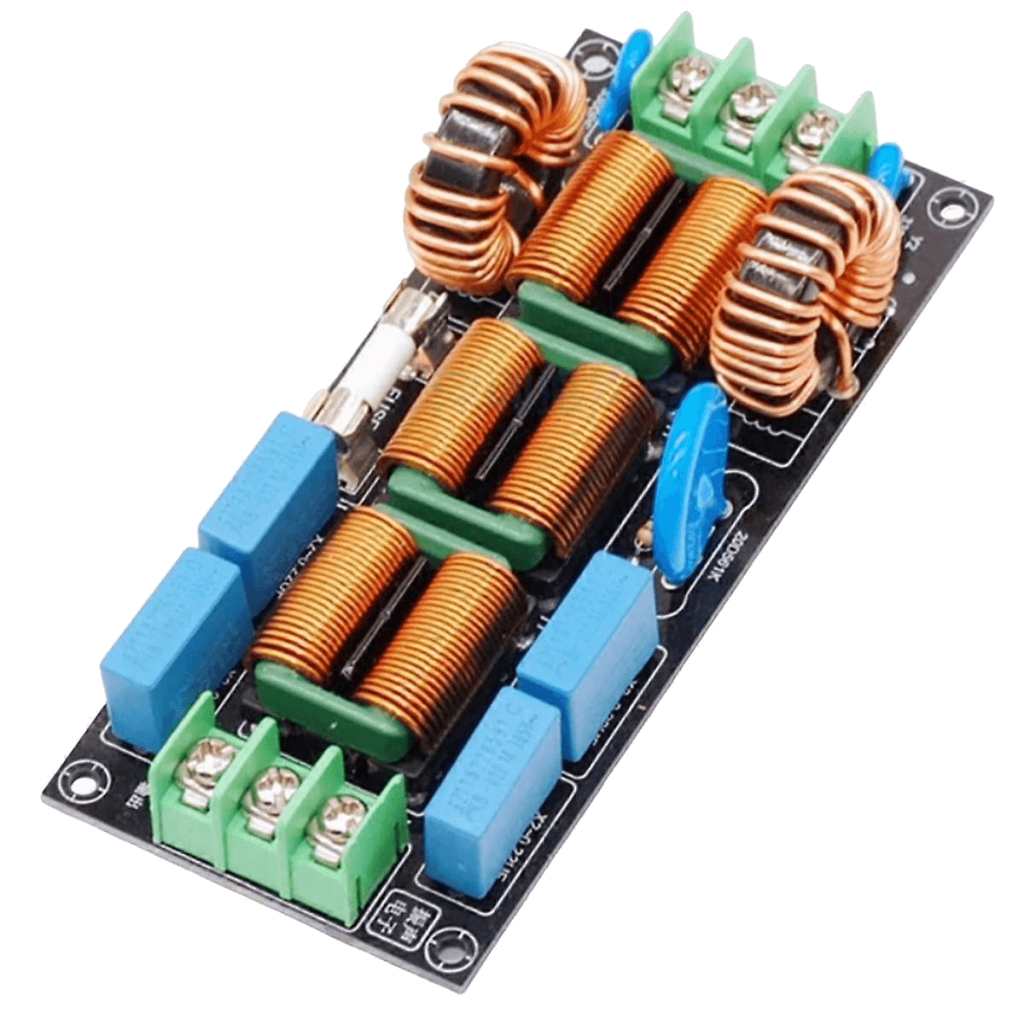

– Filtre EMI AC 230V 10A
Lien aliexpress
– Filtre CW2B-10A-TL EMI type prise IEC avec interrupteur et fusible
Lien aliexpress
– Embase femelle banane jaune x 2
Lien aliexpress
– Led rouge 220V
Lien aliexpress

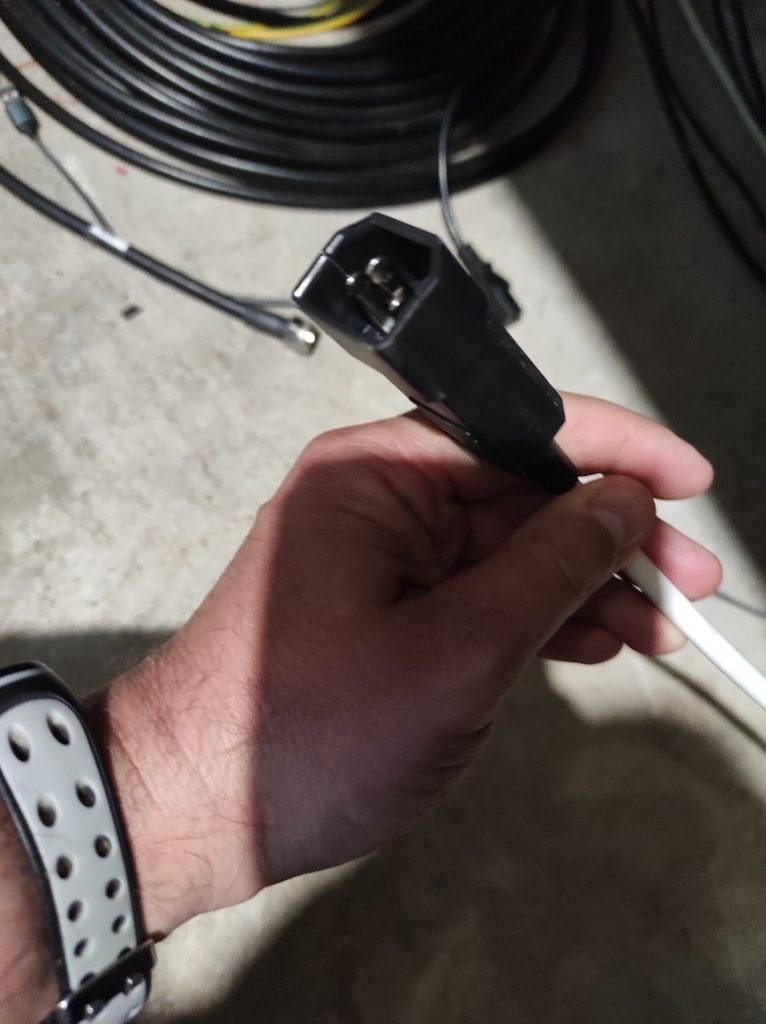

– Prise mâle IEC320 C14 AC-10B + Prise C13 femelle AC-08A
Lien aliexpress
– Boite étanche transparente projet 220 x 120 x 75mm
Lien aliexpress
Étapes de réalisation :
1. Préparation du boîtier :
Le boîtier étanche a été percé avec précision pour accueillir :

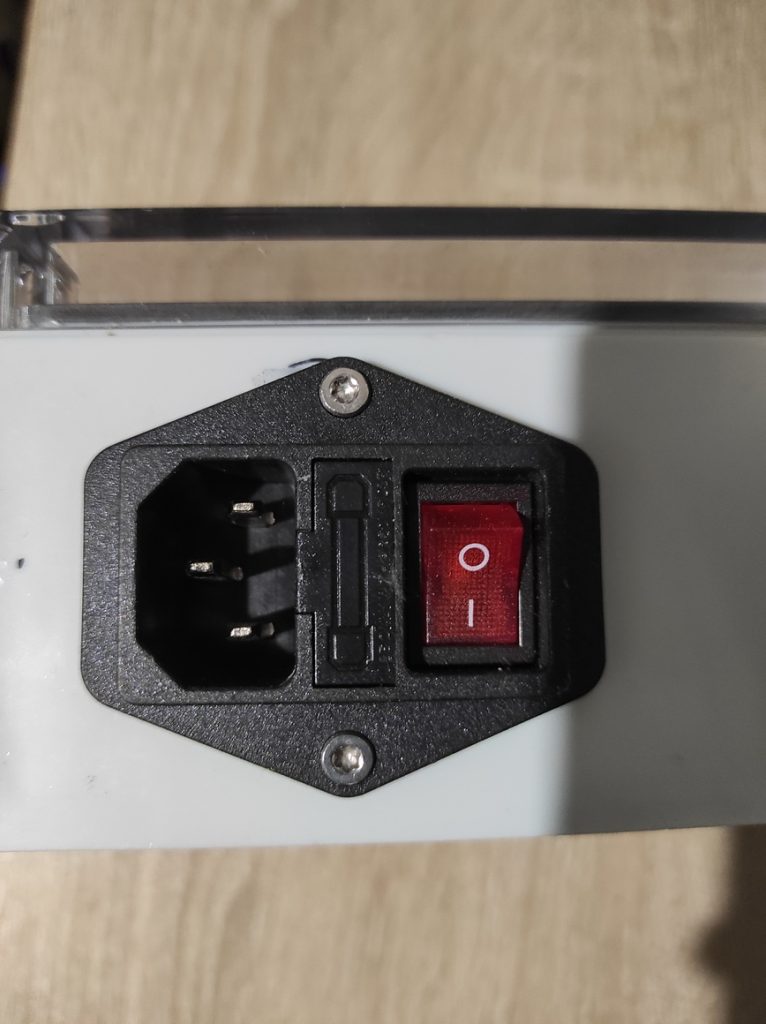

La prise IEC d’entrée avec interrupteur,

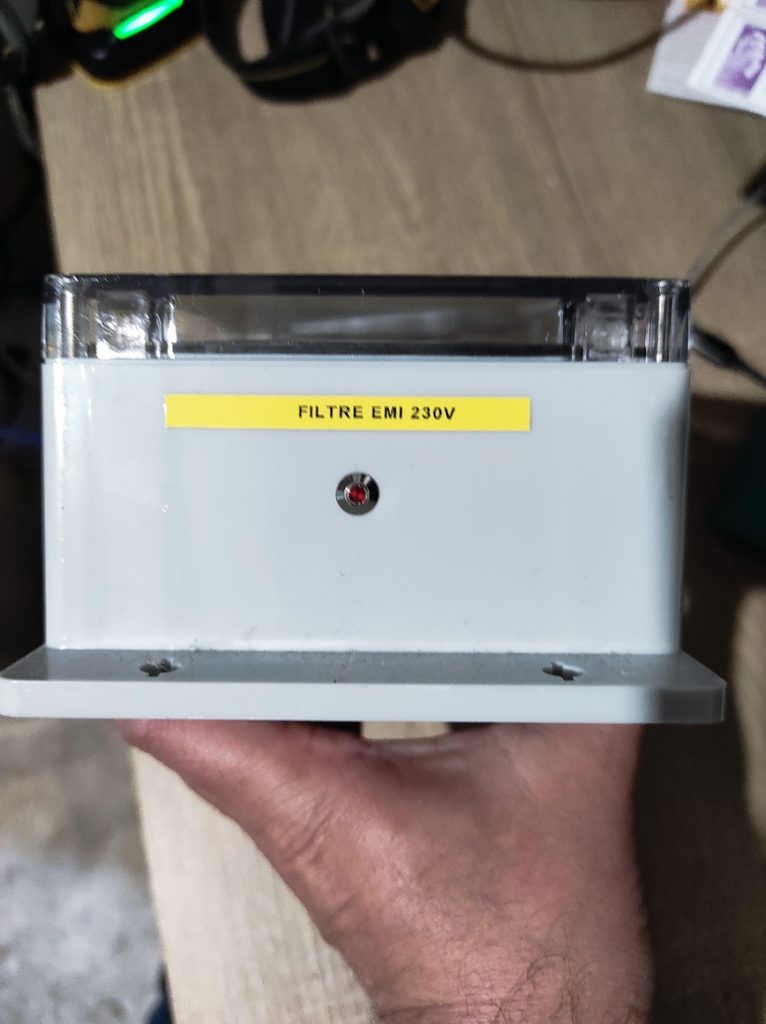

La LED 220V témoin de mise sous tension,

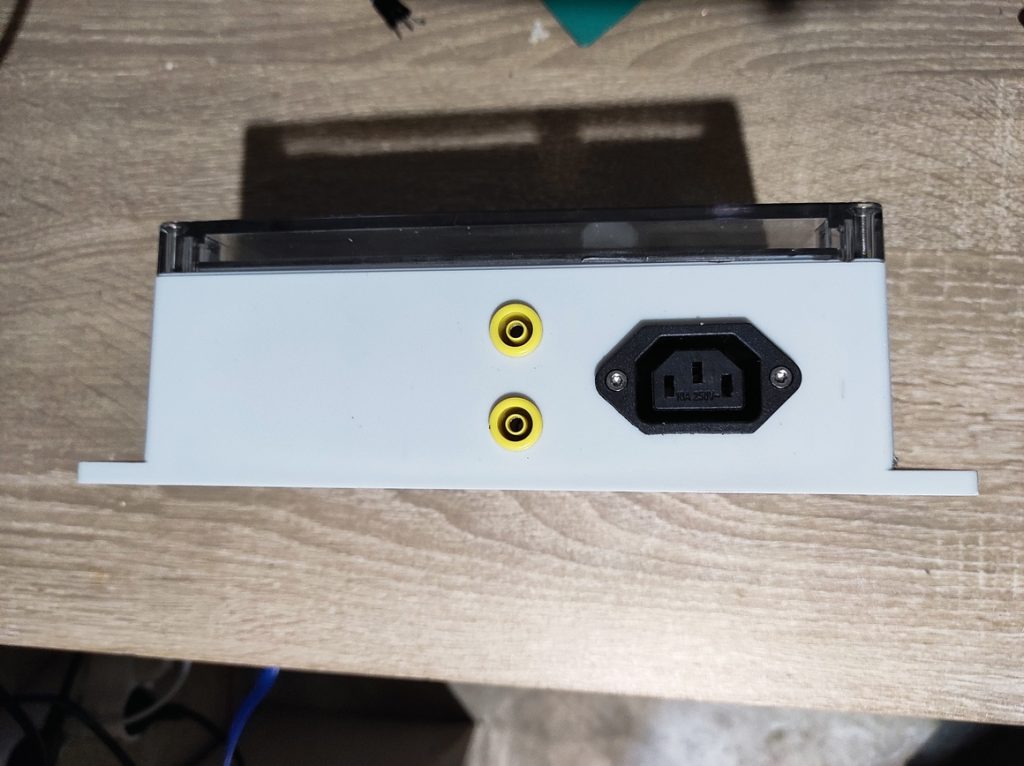

Les embases bananes de terre,
La prise IEC de sortie.

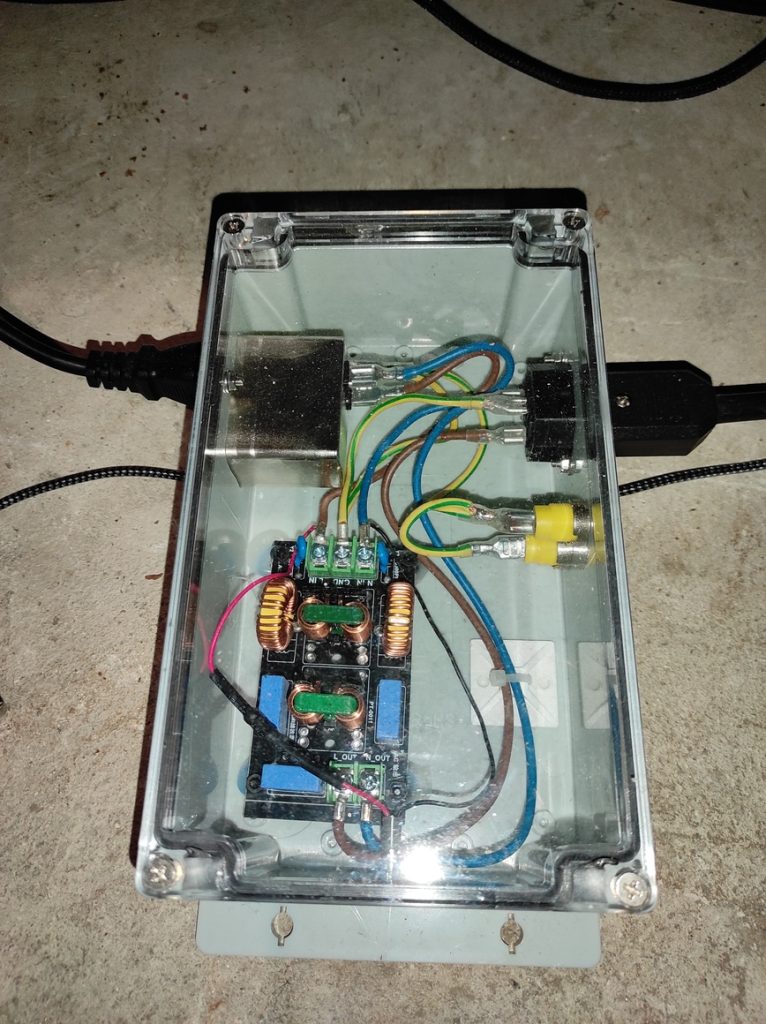

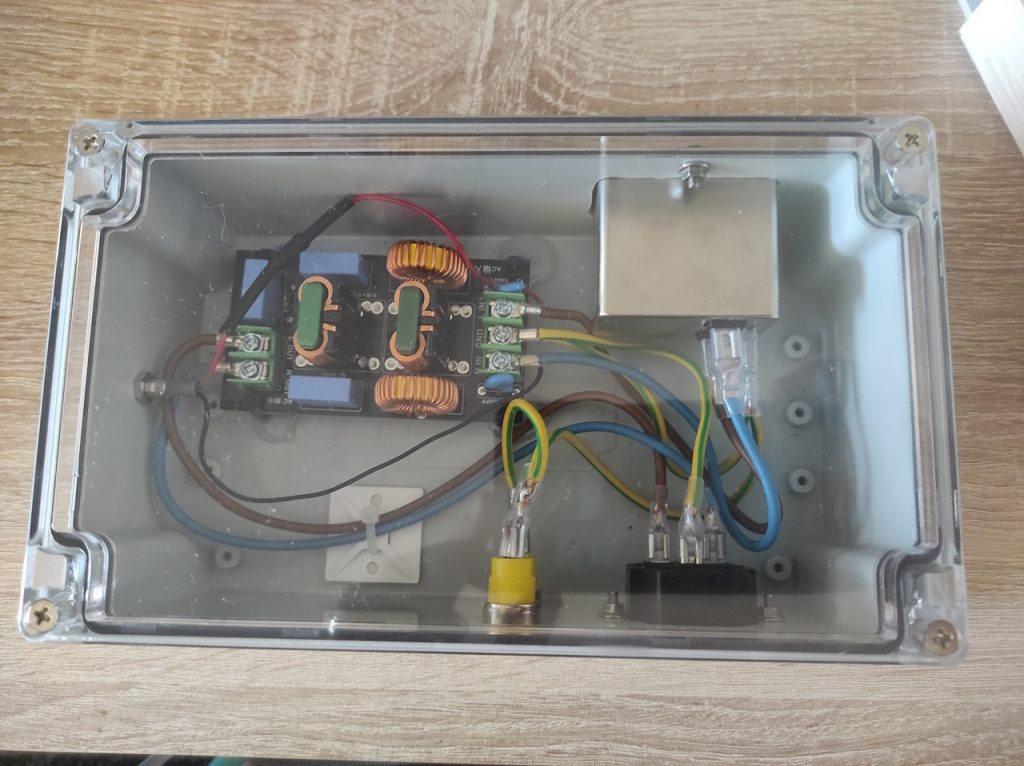

2. Montage des composants :
Le filtre EMI modulaire a été fixé à l’intérieur du boîtier à l’aide de vis nylon. Les composants sont câblés selon le schéma suivant :
➝ Premier filtre EMI C14( Interrupteur + fusible intégré au connecteur) ➝ Second filtre EMI modulaire ➝ Sortie C13
Le neutre (bleu) et la phase (marron) sont connectés avec des cosses isolées.
La terre (vert/jaune) est reliée aux bornes banane pour un accès extérieur, et connectée à toutes les masses.
3. Câblage et sécurité :
Tous les câbles sont sertis avec des cosses pour éviter les faux contacts.
Le câblage est rangé proprement à l’aide de colliers pour assurer la sécurité et faciliter le repérage.
4. Test de fonctionnement :
Une fois l’ensemble monté, une vérification au multimètre a été réalisée pour s’assurer :
De la continuité des masses, des terres.
De l’absence de court-circuit,
Du bon fonctionnement de la LED 220V.

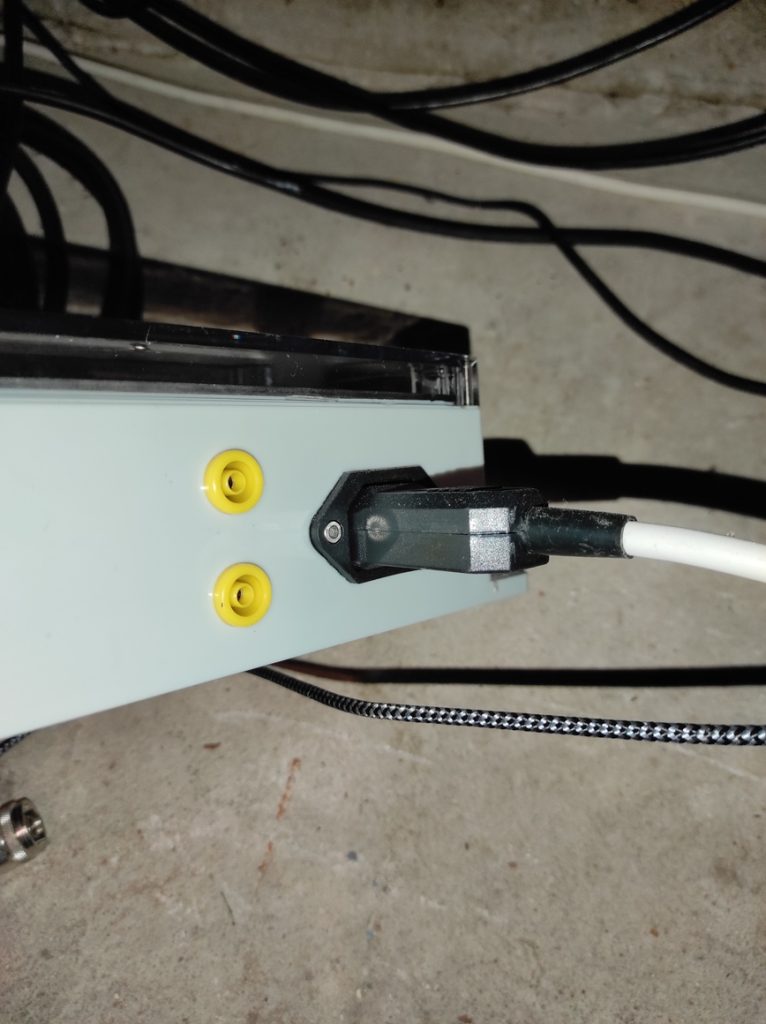

Résultat en images :
